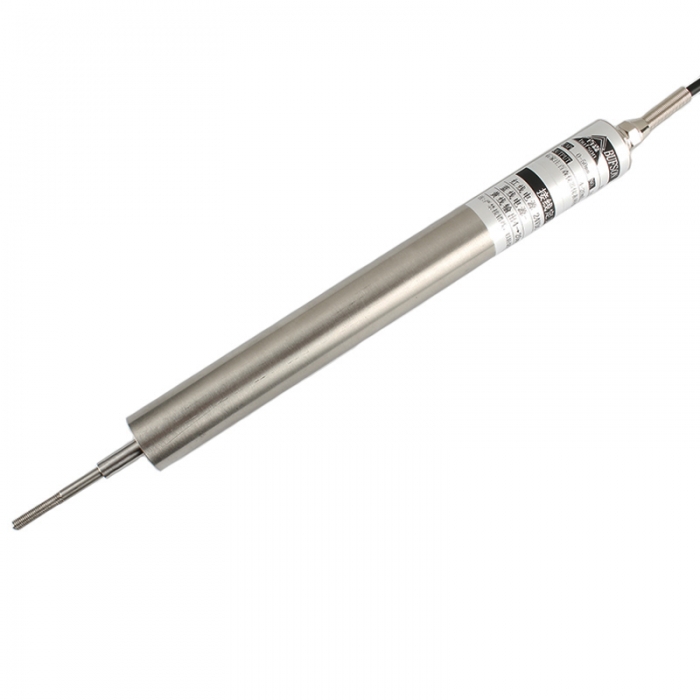

BSWD位移傳感變送器為差動電桿結構，由穩幅激勵信號源，檢測電路和濾波放大組成，穩幅信號源是由集成運放構成，輸出高穩定的正弦波，因此它具有穩定度高，波形失真小，溫度漂移小，負載能力強，能長期運行等特點。本傳感器分為回彈式和直拉式兩種。以電流或電壓的標準輸出形式準確反映位置的變化。
量程：0→ 5、10、20、30、50、100、150、200、300、400、500、600、1000mm
0→± 2.5、5、10、15、25、 50、 75、 100、 150、200、250、300、500mm

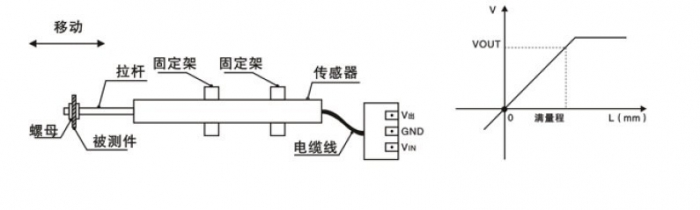

安裝使用方法：
拉桿式位移傳感器可以水平安裝，也可以垂直安裝，首先將傳感器客體放在參照物（基準）的安裝支架孔里，式傳感器拉桿和被測物移動的方向一致，根據傳感器的量程，估計大致的間隙，然后用螺母將拉桿和被測物固定起來，通上電源等傳感器穩定下來，在慢慢的移動傳感器殼體，是傳感器的輸出零位對應于被測物機械零位，然后將傳感器殼體夾緊（不可松動），安裝好就可以通過計算機數據采集對被測驗物的位移進行檢測或監控或PLC

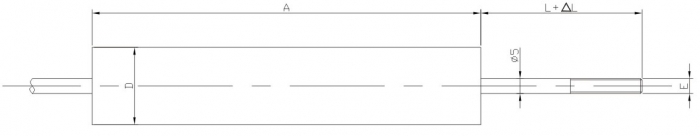

| 規格 | 量程 | A（mm） | L（mm） | △L（mm） | D （mm） | E （mm） | |
| 最大 | 最小 | ||||||
| 5L、2.5D | 5、±2.5 | 130 | 30 | 54 | 15 | Ф26 | M5 |
| 10L、5D | 10、±5 | 130 | 30 | 80 | 15 | Ф26 | M5 |
| 20L、10D | 20、±10 | 160 | 30 | 95 | 15 | Ф26 | M5 |
| 30L、15D | 30、±15 | 180 | 30 | 111 | 15 | Ф26 | M5 |
| 50L、25D | 50、±25 | 230 | 30 | 155 | 15 | Ф26 | M5 |
| 100L、50D | 100、±50 | 280 | 30 | 205 | 15 | Ф26 | M5 |
| 150L、75D | 150、±75 | 380 | 30 | 265 | 15 | Ф26 | M5 |
| 200L、100D | 200、±100 | 400 | 30 | 321 | 15 | Ф26 | M5 |
| 300L、150D | 300、±150 | 540 | 30 | 485 | 15 | Ф26 | M5 |
| 400L、200D | 400、±200 | 670 | 30 | 644 | 15 | Ф26 | M5 |
| 500L、250D | 500、±250 | 830 | 50 | 749 | 15 | Ф26 | M5 |
| 600L、300D | 600、±300 | 950 | 50 | 749 | 15 | Ф26 | M5 |
| 700L、350D | 700、±350 | 960 | 50 | 791 | 20 | Ф26 | M8 |
| 800L、400D | 800、±400 | 1093 | 50 | 845 | 20 | Ф26 | M8 |
| 900L、450D | 900、±450 | 1242 | 50 | 1004 | 20 | Ф26 | M8 |
| 1000L、500D | 1000、±500 | 1336 | 50 | 1088 | 20 | Ф26 | M8 |
| 綜合精度 | 0.05%、0.1%、0.5%、1%F·S | ||||||
| 輸出信號 | 4~20mA、0~5V或0~±5V、0~±10V | ||||||
| 電源電壓 | 12V、24VDC（標準） | ||||||
| 工作溫度 | -10~60℃ | ||||||
| 零點溫漂 | 0.01%/℃ | ||||||
| 靈敏度漂移 | 0.05%/℃ | ||||||
| 動態頻率 | 0~200Hz | ||||||
